스위치 유형 개략도
| 스위치의 종류 | 갈래 |
| 단극 단투 스위치 | 2핀 토글 스위치 |
| 단극 쌍투 스위치 | 3핀 토글 스위치 |
| 이중 극 단일 투척 스위치 | 4핀 토글 스위치 |
| 이중 극 이중 던지기 스위치 | 6핀 토글 스위치 |
| 3PST 스위치 | 6핀 토글 스위치 |
| 3PDT 스위치 | 9핀 토글 스위치 |
| 4PST 스위치 | 8핀 토글 스위치 |
| 4PDT 스위치 | 12핀 토글 스위치 |
3핀 조명 로커 스위치 배선 다이어그램
3핀 조명 로커 스위치는 다양한 기기의 전원을 제어하는 데 사용되는 다재다능한 전기 부품으로, 내장 조명으로 명확한 켜짐/꺼짐 상태를 제공합니다. 당사의 스위치는 내구성을 위해 프리미엄 소재로 제작되었으며, 설치가 쉽고 성능이 안정적입니다. 중국을 선도하는 기업으로서, 당사는 경쟁력 있는 가격, 엄격한 품질 관리, 우수한 고객 지원을 제공하여 만족을 보장합니다. 자세한 내용은 당사 페이지를 방문하세요!
SPST 토글 스위치 다이어그램
SPST(단극 단투) 토글 스위치는 단일 회로를 제어하는 데 사용되는 간단한 켜기/끄기 스위치입니다. 당사의 스위치는 고품질 재료로 제조되어 내구성과 신뢰성을 보장합니다. 주요 특징으로는 간편한 설치, 50,000사이클의 긴 수명, 국제 안전 표준 준수 등이 있습니다. 경쟁력 있는 가격과 탁월한 성능을 원하는 당사 제품을 선택하세요.
귀하의 응용분야가 LED 램프나 DC 응용 장비일 경우, 장비가 타지 않도록 배선의 양극 및 음극 방향에 주의하세요.
SPDT 토글 스위치 다이어그램
SPDT(Single Pole Double Throw) 토글 스위치를 사용하면 단일 입력을 두 개의 출력 중 하나에 연결할 수 있습니다. 당사의 스위치는 내구성이 뛰어나고 신뢰성이 높으며 고품질 소재로 제작되었습니다. 쉬운 설치, 긴 수명, 정밀한 작동이 특징입니다. 경쟁력 있는 가격, 빠른 배송, 뛰어난 고객 서비스를 원하시면 저희를 선택하세요. 자세히 알아보려면 클릭하세요!

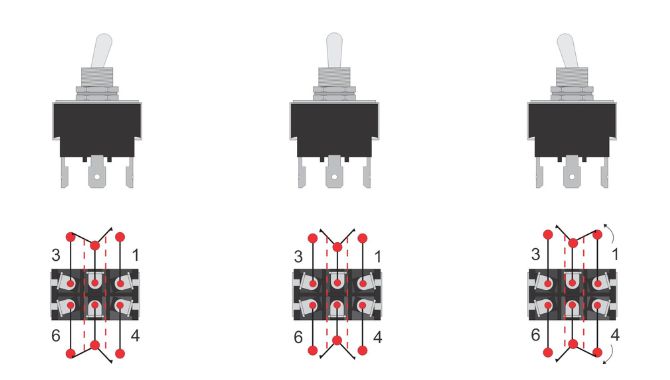

DPDT 토글 스위치 다이어그램
DPDT(Double Pole Double Throw) 토글 스위치는 두 개의 별도 회로를 제어하여 두 위치 사이를 전환할 수 있습니다. 당사의 고품질 스위치는 내구성 있는 구조, 원활한 작동 및 안정적인 성능을 특징으로 하며 긴 서비스 수명을 보장합니다. 중국을 선도하는 기업으로서 당사는 경쟁력 있는 가격, 빠른 배송 및 뛰어난 고객 지원을 제공합니다. 클릭하여 당사의 광범위한 DPDT 토글 스위치를 살펴보세요.
DPDT 모터 역방향 다이어그램
DPDT(Double Pole Double Throw) 스위치를 사용하면 극성을 변경하여 모터의 방향을 바꿀 수 있습니다. 당사의 스위치는 고품질 소재로 제작되어 내구성과 신뢰성을 보장합니다. 정밀한 엔지니어링으로 원활한 작동을 제공하고 설치가 쉽습니다. 효율적인 성능, 긴 수명, 탁월한 고객 지원을 위해 당사 제품을 선택하십시오.
여기서 주의해야 할 점은 12V 전원 공급 모터에는 양과 음의 방향이 있다는 것입니다. 배선할 때는 먼저 멀티미터를 사용하여 전원 공급의 양과 음극을 감지해야 합니다.
토글 스위치 배선
관련 제품
결론
토글 스위치를 배선하려면 전원과 제어하려는 장치에 연결해야 합니다. 스위치는 유형에 따라 다른 단자 구성을 갖습니다. '의 지침을 따르고, 전선을 적절히 벗기고 연결하고, 연결부를 납땜하고, 절연하고, 스위치를 테스트합니다.
토글 스위치(Toggle Switch)는 가전제품이나 전자 기기에 흔히 사용되는 전기 스위치의 일종이다. 전기 회로를 열거나 닫을 때 앞뒤로 움직일 수 있는 레버나 토글로 구성됩니다. 스위치가 켜짐 위치에 있으면 회로가 닫히고 전기가 흐를 수 있습니다. 스위치가 꺼짐 위치에 있으면 회로가 열려서 전기가 흐르지 않습니다.
토글 스위치를 배선하려면 스위치를 전원과 제어하려는 장치 또는 기기에 연결해야 합니다. 구체적인 배선 다이어그램은 보유하고 있는 토글 스위치 유형과 특정 구성에 따라 달라집니다. 일반적으로 스위치 뒷면에는 전원 연결용 단자 2개가 있고, 장치나 가전제품 연결용 단자 2개가 있습니다. 이러한 연결을 위해서는 전선과 커넥터를 사용해야 합니다.
토글 스위치에는 단극 단투(SPST), 단극 쌍투(SPDT), 쌍극 단투(DPST) 및 쌍극 쌍투(DPDT)를 포함한 여러 가지 유형이 있습니다. 스위치. 필요한 특정 스위치 유형은 애플리케이션과 장치 또는 기기를 제어하려는 방법에 따라 다릅니다.
예, 토글 스위치는 AC(교류) 및 DC(직류) 애플리케이션 모두에 사용할 수 있습니다. 그러나 애플리케이션의 특정 전압 및 전류 요구 사항에 맞는 정격 스위치를 선택하는 것이 중요합니다. 특정 응용 분야에 적합하지 않은 스위치를 사용하면 스위치나 기타 구성 요소가 손상될 수 있습니다.
토글 스위치를 배선할 때는 적절한 전기 안전 절차를 따르는 것이 중요합니다. 여기에는 연결하기 전에 전원을 끄고, 절연 도구를 사용하고, 모든 연결이 안전하고 적절하게 절연되어 있는지 확인하는 것이 포함됩니다. 로커 스위치를 배선하는 방법이 확실하지 않으면 자격을 갖춘 전기 기술자에게 문의하거나 '의 지침을 참조하는 것이 좋습니다.
