  • TVAU15 4.7X3.5mm Mini Micro Tactile Switch Push Button Switches SMT SMD
  • TVAU15 4.7X3.5mm Mini Micro Tactile Switch Push Button Switches SMT SMD

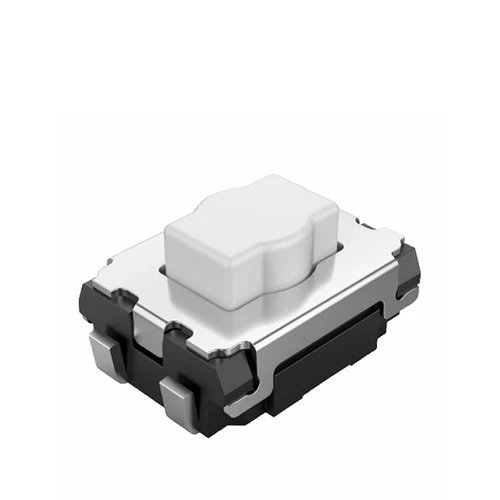

TVAU15 4.7X3.5mm Mini Micro Tactile Switch Push Button Switches SMT SMD

TVAU15

الميزات والفوائد

  • Fully encapsulated contacts for increased reliability
  • Ultra Small Tactile Switches
  • IP67 splashproof rubber boot option
  • Suitable for high-density installations

التطبيقات النموذجية

  • اجهزة صغيرة
  • أجهزة الكمبيوتر وملحقاتها
  • الأجهزة الطبية

تحديد

  • تقييم الإتصال:
 DC 12V  50mA

DC   1V  10μA
  • Bounce
 ＜5mS
  • مقاومة العزل:
 ≧ 100 ميجا أوم
  • درجة الحماية:
 IP 67
  • درجة حرارة التشغيل:
 T +5/+35
  • مقاومة التواصل:
 ≦ 100mΩ
تفاصيل المنتج

A tactile switch allows electricity to flow in an electrical circuit by manually pressing the operating section. The switch is used to supply input signal to actuate a device or equipment. It is designed with a small footprint suited for mounting onto the surface of printed circuit
boards (PCBs) made to connect electronic components to form electronic circuits (Figure 1). The switch activates when pressed and then turns off when released. This action is called ‘momentary action’ and can only be performed at low voltage and low current.
There are many different types of tactile switches, also known as tactile push switches or tact switches, used in a variety of applications including household appliances, office equipment, commercial equipment, and industrial machinery.
There are optional features such as size (external dimension), board mounting, and sealing structure for users to select for their applications. A tactile switch is literally a switch that users can “feel a click sense of touch”.

مواصفات المنتج

<Click response>
A click response of a button is the most characteristic feature of a tactile switch that lets users
feel the response of the operation from a switch. A clicking feel is generated from the contact
dome embedded in the switch. How large an operation stroke and how sharp a click sense of
touch depends on the materials and shapes of the contact dome.
<High Durability>
The contact dome also acts as a movable contact in a tactile switch. The resistance value
(contact resistance) which is generated between a movable contact and a fixed contact when a
switch is turned on can be stabilized by using specific materials, surface processing, and shape
enabling high durability capable of withstanding 100 thousand to 10 million times of use.

Models

There are two types of tactile switches: Standard tactile switches and sealed tactile switches. The
sealed tactile switches are dust-protected and water-resistant to withstand harsh environmental
conditions. They are further sub-categorized into two types: PCB insert hole terminals type
and PCB surface mounted terminals type. For PCB insert hole terminals type, terminals are
inserted into holes on the PCB and are fixed by soldering. For PCB surface-mounted terminals
type, terminals are surface-mounted and soldered on the PCB. These switches can be
transported in a standalone package, or using a taping packaging method where a carrier tape
holds the switches in place with clearance between them.
Other variations include horizontal push button type, long-stroke type, and ultra subminiature
type switches and many more, ranging from different shapes and specifications that cater to
various applications

لماذا تختار WEUP؟

جودة عالية

جودة عالية

يتم تصنيع المفاتيح الخاصة بنا باستخدام مواد عالية الجودة وتخضع لإجراءات مراقبة الجودة الصارمة لضمان الأداء المتفوق.

القدرة على تحمل التكاليف

نحن ندرك أهمية فعالية التكلفة في السوق التنافسية اليوم. ولهذا السبب نقدم مفاتيحنا بسعر تنافسي دون المساومة على الجودة.

القدرة على تحمل التكاليف
مورد موثوق

مورد موثوق

باعتبارها واحدة من الشركات المصنعة الرائدة في الصين، أنشأت WEUP سمعة راسخة في تقديم منتجات موثوقة للعملاء في جميع أنحاء العالم. نحن نعمل مع موردين ذوي سمعة طيبة ولدينا شبكة قوية من الموزعين لضمان التسليم الفوري.

خدمة العملاء الممتازة

في WEUP، نحن نقدر رضا عملائنا قبل كل شيء. فريقنا المخصص جاهز دائمًا لمساعدتك في أي استفسارات أو مخاوف قد تكون لديك.

خدمة العملاء الممتازة

الشهادات

جوبول روكر سوتيتش VDE
شهادات VDE
جوبول روكر سوتيتش CCC
شهادات CCC
جوبول روكر سوتيتش CE
شهادات CE
جوبول روكر سوتيتش CQC
شهادات CQC
شهادة مؤسسة الإمارات للطاقة النووية
شهادات مؤسسة الإمارات للطاقة النووية
Goboll Rocker Swtich PAHS
شهادات PAHS
جوبول روكر سوتيتش بنفايات
شهادات بنفايات
جوبول روكر سوتيتش TUV
شهادات توف
جوبول روكر سوتيتش UL
شهادات UL

معلومات تقنية

  • صفات
  • الرسومات
Rating (resistive load) 1 to 50 mA, 3 to 24 VDC
Minimum applicable load (reference value) 10 A at 1 VDC (resistive load)
درجة حرارة التشغيل المحيطة -25C to +70C at 60%RH max. (with no icing or condensation)
رطوبة التشغيل المحيطة 35% to 85% (at +5 to +35C)
Contact form SPST-NO
مقاومة الاتصال (القيمة الأولية) 100 mΩ max.
مقاومة العزل 100 MΩ min. (at 250 VDC with insulation tester)
قوة عازلة 500 VAC, 50/60 Hz for 1 min
Bounce time 5 ms max.
مقاومة الاهتزاز Malfunction: 10 to 55 Hz, 1.5-mm double amplitude
مقاومة الصدمات Destruction: 1,000 m/s2 {approx. 100G} max. Malfunction: 100 m/s2 {approx. 10G} max.
متانة Standard force models (1.57 N {160 gf}): 500,000 operations min. High-force models (2.26 N {230 gf}): 300,000 operations min.
وزن Approx. 0.3 g
درجة الحماية IEC IP67
Washing Possible
